装置名称

新型PX吸附塔内件冷模实验装置

装置简介

本装置为近年新建装置，主要用于考察PX吸附塔关键内构件的性能参数，为工业装置的工程设计提供关键数据。

装置规模

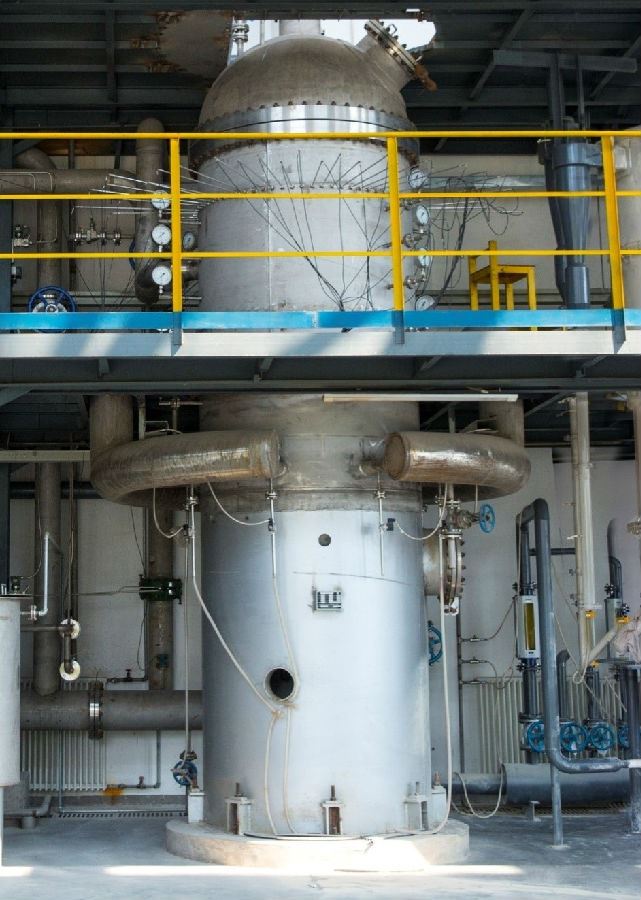

本装置规模居国内最大，全不锈钢材质，其中PX吸附塔直径1600mm，吸附塔主体高3500mm，整个装置总高达6100mm。实验装置由吸附塔、过滤器、不锈钢水泵、不锈钢水箱组成循环系统。

装置特点

本装置主要考察吸附塔内件对流体的混合与分配性能。内有多层不同结构的内构件隔层，各层内构件中为吸附剂颗粒床层。吸附塔内流体混合与分配均匀性采用示踪法来评价。装置配有国内最先进的72通道光纤分析测试仪，可以根据需要对内构件进行点测量、局部测量、关键截面测量等多种数据采集方式。

可开展的实验工作

本装置主要开展对PX吸附塔关键内构件的分析评价工作
