装置名称

FCC第三级旋风分离器冷模试验装置

装置简介

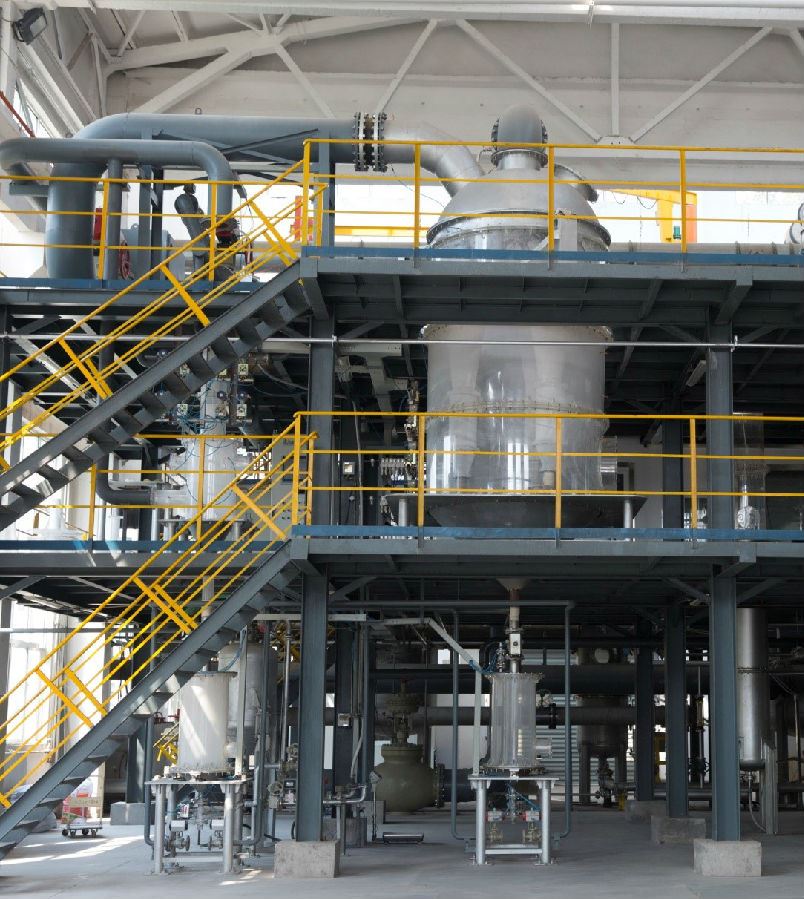

新型第三级旋风分离器冷模试验装置分为两部分：第一部分是旋风分离单体试验装置，该部分是为了验证所选旋风分离器及旋风单管在不同试验条件下的分离效率。第二部分由三个旋风单体组成的旋风分离器组合体，用于测试第三级旋风分离器的整体效率。

装置规模

旋风分离器单体直径为Ø520×10mm、高度3000mm、装置总高度约9000mm;旋风分离器组合体直径为Ø2024×12mm、装置高度为6000mm、内部旋风分离器单体直径Ø520×10mm、高度3000mm；风机风量0-15000m3/h，加料器加料量0-50kg/h。

装置特点

该装置测试系统由压力压差传感器、温度传感器、湿度传感器、流量计、称重传感器和自动控制阀门组成。具有自动加料、自动称重回收物料重量、自动检测压力及自动测速等功能，并且由DCS系统进行控制和测量。

可开展的实验工作

可以对旋风式分离器、立式、卧式分离单管及旋风分离器组合体的效率、压降进行测试，并分析旋风分离器内流场，优化分离器结构等工作。
