催化裂化进料喷嘴冷模试验装置

装置名称	催化裂化进料喷嘴冷模试验装置
装置简介	催化裂化进料喷嘴冷模试验装置主要用来研究喷嘴喷出液滴的雾化粒度SMD，液滴喷射速度、雾化角、射程和气液比等。
装置规模	占地面积：12.9×6.4m2；压缩空气：8kgf/cm2，10Nm3/min 水：10t/h，1MPa；实验台：1.5×0.8×1.0m。
装置特点	主要进行进料喷嘴雾化性能和操作弹性的冷模试验研究，试验介质为水、空气。

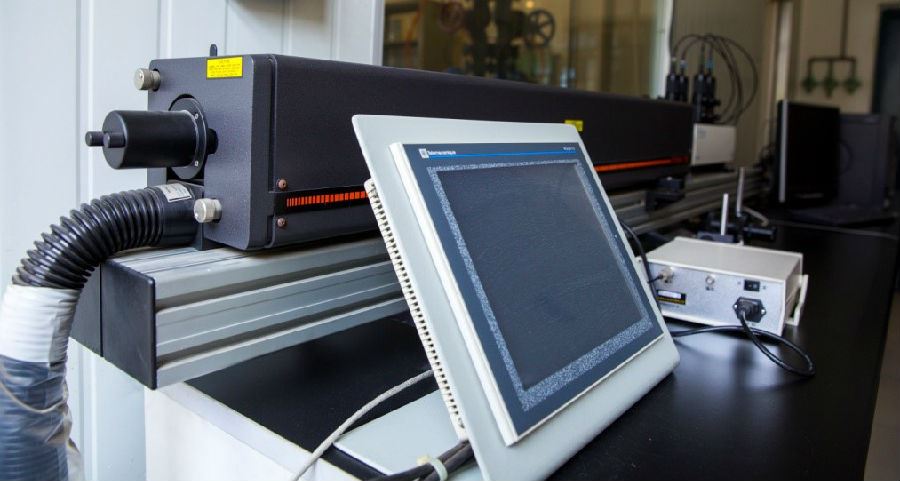

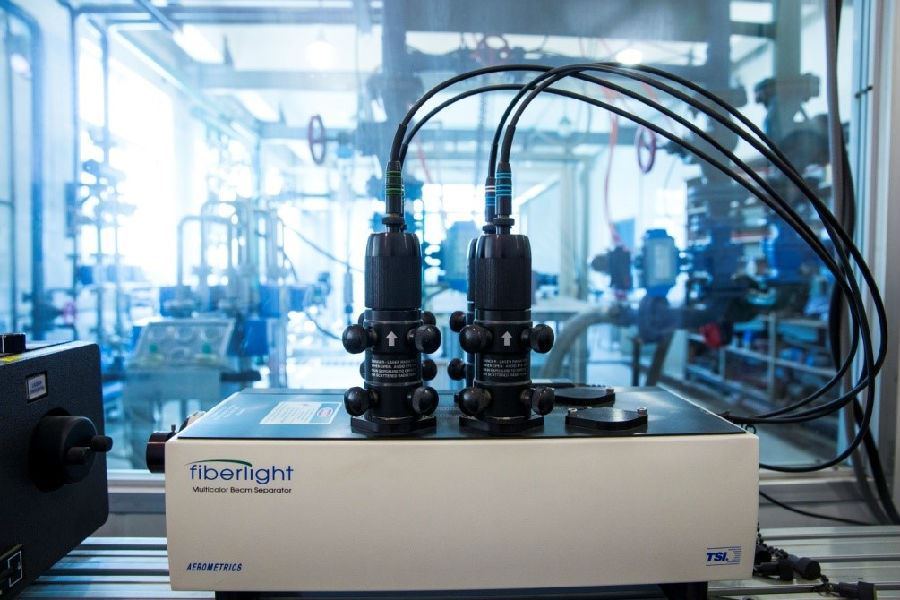

可开展的实验工作	研究不同型号、不同规格的催化裂化进料喷嘴在不同液相负荷下的压力变化规律、气液比、操作弹性等；利用PDPA激光相位多普勒粒子测试系统研究喷嘴喷出液滴的雾化粒度SMD（索太尔平均直径）、喷射速度、雾化角等，据此对新开发的进料喷嘴结构进行优化。
