装置名称

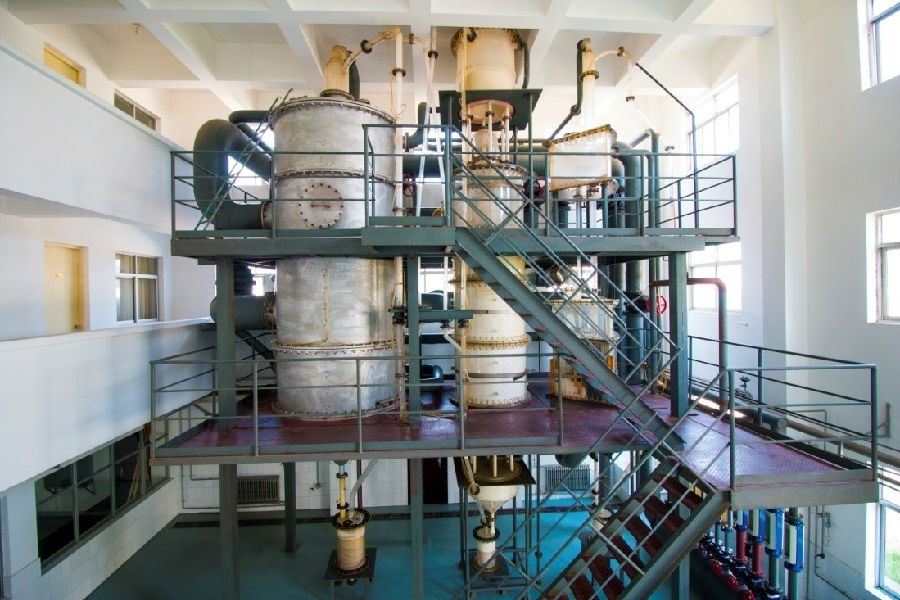

连续重整大型冷模实验装置

装置简介

连续重整反应器和再生器是连续重整成套技术中非常重要的设备，其中反应器、再生器均属于径向再生器。

装置规模

本套连续重整大型装置规模居国内最大，其中再生器内径2000mm，设备总高9500mm，催化剂装填高度为2500mm；反应器内径1000mm，内有扇形筒、中心管等反应器关键内构件。

装置特点

本装置为大型冷模实验装置，规模为70万吨/年工业装置的1:1大小。可以考察气体在反再系统的中的流动状况，径向反应器中气体流动有向心、离心之分，本装置可以实现气体“上进上出、上进下出、下进下出、下进上出”等多种流动形式。

同时既可以考察催化剂在整个反再系统中的循环，也可针对反应器或再生器单独考察催化剂的循环过程。

可开展的实验工作

1.可测量主流道或分流流道中气体的静压差等参数

2.可测量气体轴向分流的不均匀度等参数

3.可考察催化剂在进入反应器或再生器后的分布及流动问题，避免形成“死区”及贴壁现象。
