装置名称

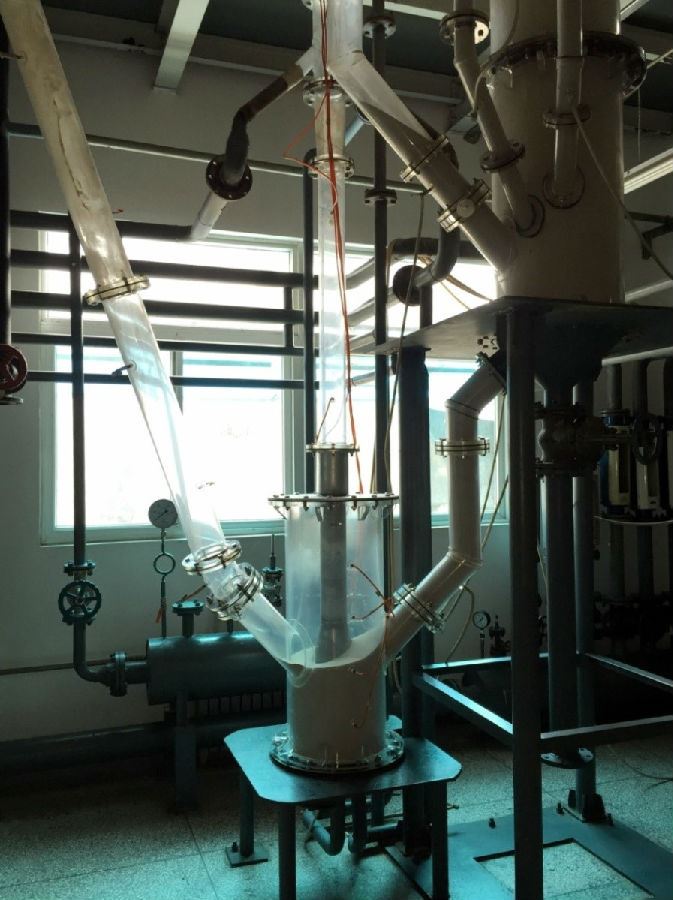

FCC循环流化床冷模试验装置

装置简介

该装置为一套综合性FCC循环流化床，可在该装置上研究FCC催化剂流化性能、汽提器性能、提升管性能及预提升器性能等。已在该装置上进行了多项试验研究，并取得了丰硕成果。

装置规模

实验装置高10760mm，流化床汽提器高为2708mm，直径为Ø500×12mm;沉降器高为2418mm，直径为Ø900×14mm；预提升段高为1018mm，直径为Ø400×12mm。

装置特点

该装置采用FXC-Ⅱ/30型压力巡检仪测定汽提器系统压力和轴向密度分布。该装置采用氢气示踪手段模拟汽提器内气固接触、油气置换，以各点的氢气浓度变化来计算汽提效率。床层中氢气浓度由TCD-2B型气体示踪检测仪测定。

可开展的实验工作

可以研究不同结构的内构件及多个内构件组合式流化床的流化行为，以及不同内构件对汽提器的流动特性和汽提效率的影响。研究不同注料结构和注料量及提升管操作条件对提升管内催化剂流动特性的影响。同时也可以研究FCC催化剂流化性能等工作。
