装置名称

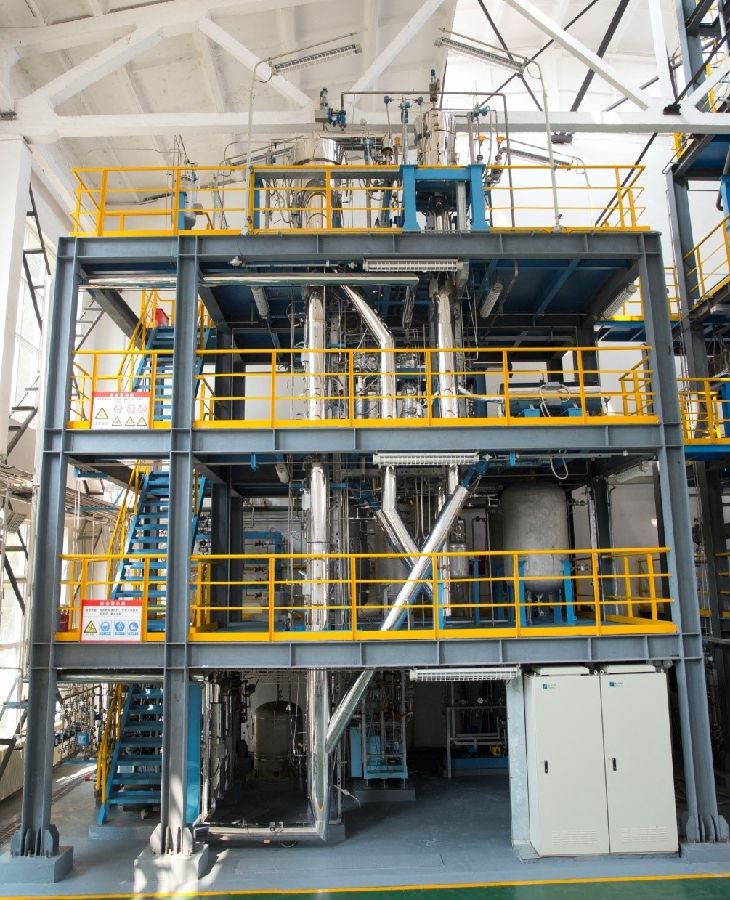

流化床甲醇制汽油中型试验装置

装置简介

装置由工艺系统、分析系统、尾气处理系统和控制系统组成。工艺系统包括：进料系统、反应再生系统、产品分离系统、原料和产品存储系统。分析系统包括：在线油气分析、烟气分析，催化剂离线分析、工艺水组成、汽油组成分析。尾气处理系统包括：焚烧炉及配套系统。控制系统包括：控制柜、计算机、热电偶、压力变送器、引压管线等单元。可以进行催化剂的反应-再生连续操作。

装置规模

装置总高12m，催化剂装填量（反应部分）25kg，原料处理量为20kg/h

装置特点

装置采用先进的DCS控制系统，具有带压操作、取热灵活、操作简便、油气循环、试验数据可靠等优点。

可开展的实验工作

已完成中美合作流化床MTG工艺研究，可以广泛应用于煤化工领域中甲醇烃化反应（MTX）科研工作，尤其是甲醇烃化反应的催化剂中试评价研究和工艺条件优化。
